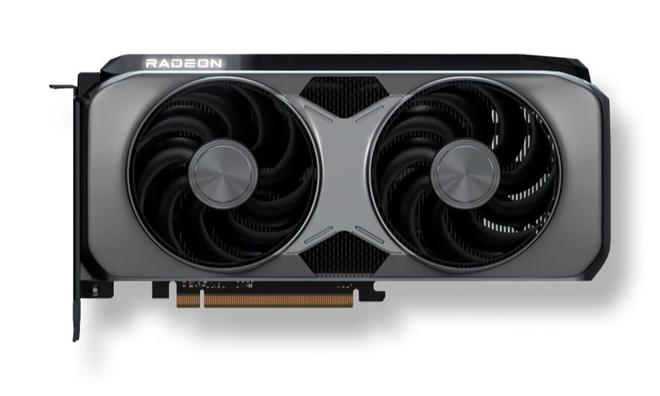

4月28日，官方网站上启动了AMD RadeonRX 9070 GRE图形卡，并正式确认了所有规格。 ▲这张图片是艺术渲染，Radeon RX 9070 GRE的非商业外观仍然基于Navi 48 GPU以及RDNA 4架构，但是与以前的RX 9070相比，该量表被进一步cast缩，仅留下48个计算机（CU）（CU）和3072流流程（SPS）（SPS）。可以说，RX 9070 GRE的一般细节约为完整NAVI 48的3/4。RX 9070 GRO内存宽度也降低了25％。当涉及192位时，其相应的内存率也从20Gbps下降到18Gbps，最大存储器带宽减少到432 GB/s。同时，无限缓存容量仅为整个64MB的3/4。为了减少RX 9070 GRE和先前的RX 9070之间的性能差，AMD在同一220W中设置了两张图形卡的ThetBP，这意味着核心的频率更高激活较小的RX 9070 GRE：RX 9070 GRE的频率为2220MHz，频率增加到2790 MHz，分别比RX 9070高270MHz； RX 9070 GRE的峰值FP32计算性能也达到了34.3 Tflops，是RX 9070的95％。当前的电子商务平台在架子上有Radeon RX 9070图形卡，显示实际的销售（最终付款）时间是5月8日上午9:30 am；最低的价格是标准频率的Hankai“星空黑色”，价格为4,199元。 【来源：这在家】
